無線數傳模塊 YL-600N
芯片方案：Silicon Labs Si4463
載波頻率：433MHz
發射功率：≤20dBm（100mW）
通訊距離：開闊地視距1km
產品尺寸：32.3mm*18.6mm
通訊接口：UART-TTL
產品簡介：基于GFSK調制射頻技術和ST單片機開發的MESH自組模塊模塊。具有7級路由中繼功能轉發數據的功能。支持禁止路由發現/自動路由發現/強制路由發現/源路由多種組網方式。在433MHz載波頻段下以最大發射功率20dBm在開闊地環境中平均通訊距離為單跳視距1km，最大級數跳級組網時，整個網絡可以覆蓋半徑大約為7km的范圍。
| 產品概述 |
|---|
| 基于GFSK調制射頻技術和ST單片機開發的MESH自組模塊模塊。具有7級路由中繼功能轉發數據的功能。支持禁止路由發現/自動路由發現/強制路由發現/源路由多種組網方式。在433MHz載波頻段下以最大發射功率20dBm在開闊地環境中平均通訊距離為單跳視距1km，最大級數跳級組網時，整個網絡可以覆蓋半徑大約為7km的范圍。 |
| 規格參數 | 參數值 |
|---|---|
| 通訊距離 | 開闊地單跳視距平均1km，組網半徑覆蓋7km |
| 無線方案 | Silicon Labs Si4463 |
| 調制技術 | GFSK調制技術 |
| 工作頻率 | 433MHz開放頻段，8個信道 |
| 發射功率 | ≤20dBm（100mW），8級可調 |
| 接收靈敏度 | -124dBm@1200bps |
| 串口速率 | 可設1200bps～230400bps（默認9600bps） |
| 接口校驗 | 可設無校驗（NO）/奇校驗（ODD）/偶校驗（EVEN） |
| 工作電壓 | 可選DC 3.3V 或 DC 5V 購買時指定 |
| 發射電流 | 發射≤120mA（@20dBm），功率調低時電流減小 |
| 接收電流 | ≤15.2mA |
| 轉發時間 | 200ms |

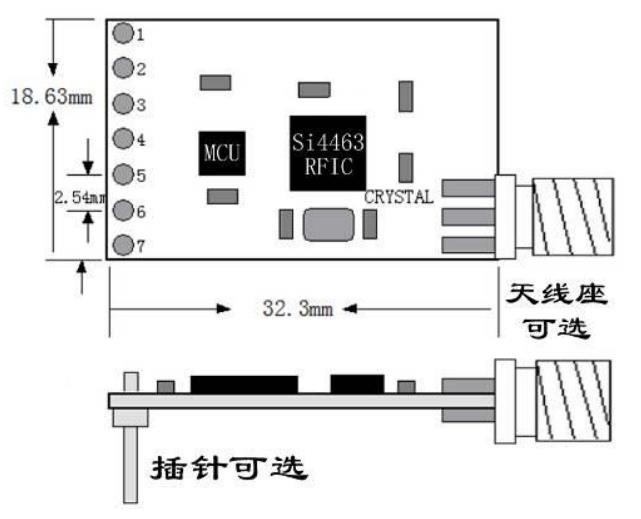

| 尺寸大小 | 32.3mm*18.6mm（不含天線座和插針） |
| 安裝方式 | 2.54mm插針，可不帶 |
| 天線接頭 | SMA外螺紋母頭，阻抗50Ω ，可不帶 |
| 工作環境 | 工業級-40～+80℃ ，10%～90%相對濕度，無冷凝 |
| 模塊特點 | 上電就工作，無需組網過程； MESH協議分層處理，大大的提供了穩定性； 內置看門狗，保證長期可靠穩定運行 |
管腳定義及說明：
| 序號 | 名稱 | 管腳定義 |
|---|---|---|
| 1 | GND | 電源地 |
| 2 | VCC | DC 3.3V 或 5V 購買時指定 |
| 3 | EN | 無需連接 |
| 4 | RXD | 3.3V UART-TTL 輸入，接用戶 TXD |
| 5 | TXD | 3.3V UART-TTL 輸出，接用戶 RXD |
| 6 | ACT | 無需連接 |
| 7 | SET | 無需連接 |
| 下載類目 | 下載鏈接 |
|---|---|
| 產品說明書 |
433MHz GFSK 分布式MESH網狀自組網無線數傳模塊YL-600N規格書 |
| 軟件 |
組網模塊配置軟件 |
| 產品應用 |
|---|
一個基本的 MESH 網絡由多個節點（SLAVE OR NODE）模塊和一個集中器 （MASTER OR ROOT）模塊組成。SLAVE 模塊和 MASTER 模塊之間進行雙向數據 交互，報文可以由 SLAVE 模塊進行多次中繼。由 MASTER 到 SLAVE 的數據流稱 為下行，反之為上行。下行數據傳輸方式為廣播(MASTER 發送的數據所有節點 都能收到)；上行數據傳輸方式為單播(SLAVE 發送的數據到最近的 MASTER 上) 路由的選擇都是自動完成的. 注意如果有多個集中器 MASTER，那么 SLAVE 傳 輸數據會自動上傳到最近通信過的 MASTER，其它 MASTER 不能收到。

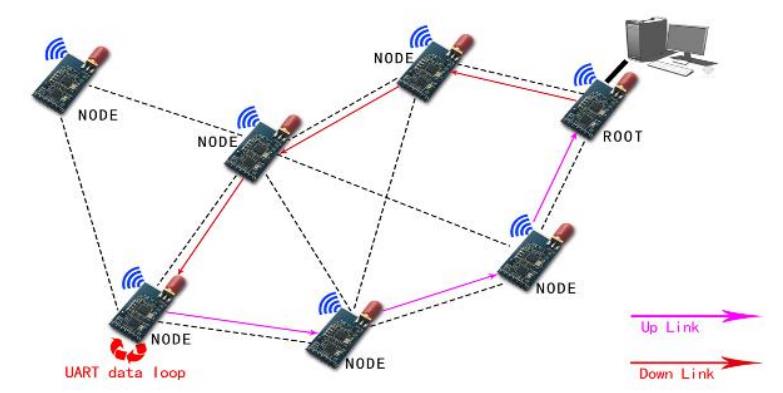

MESH 組網數據傳遞示意圖

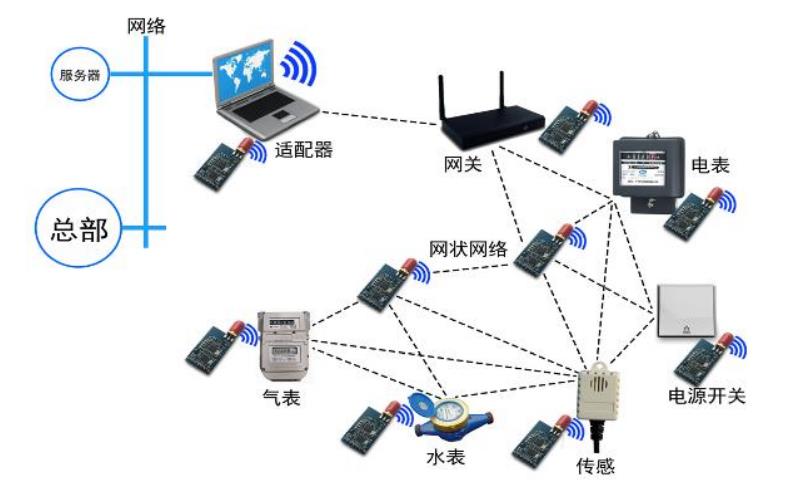

僅用 YL-600N 模塊便可以輕松組建最小 2 個點到成千上萬點的 MESH 網絡。 MESH 是完全分布式的對稱網絡，理論上只需要單一的設備類型即可。但為了 無縫兼容用戶的現有協議，報文格式是透明傳輸?shù)摹Ｔ诤芏鄳?yīng)用下，用戶的報 文并沒有包含數據流向的信息（上、下行），這樣會導致某些實際問題。因此， MESH 網絡定義了兩類組網設備：節點和集中器。節點泛指是受控設備如儀表、 傳感器、開關等；集中器泛指是控制設備如網關、遙控器等。在本文中，用節點和集中器來代替具體應用的設備名稱。一個 MESH 網絡可以包含多個集中器 和多個節點設備。YL-600N 模塊既可以作為節點設備也可以作為網關設備。所 有組網設備上電便工作，不需要網絡初始化過程，路由會自動按需建立，自動 維護，不需要人工干預。其組網應用示意圖如下所示：  采用 YL-600N 模塊可以輕松組建性能優異、成熟穩定的分布式自組網 MESH 網絡，代表了自組網技術的最先進水平，可以代替有線、點對多點和集 中式組網方式，極大擴大網絡覆蓋范圍和網絡的健壯性，并且能夠有效降低設 備成本和維護成本。 YL-600N 模塊應用在自組網領域如傳感網絡、無線抄表、智能家居等領域， 具有明顯的技術優勢和價格優勢。比如，采用 YL-600N 的無線抄表方案，可以 僅需要發送一條廣播報文就可以在很短時間之內實現全網儀表的集抄，不需要 對單個儀表進行一一抄讀，大大節省了抄讀的時間。在沒有外來干擾和孤立節 點的情況下，MESH 無線抄表的方案的單次全網抄收成功率達到 100%。 |
