射頻無線模塊 YL-4463RF
芯片方案：Silicon Labs Si4463
載波頻率：433M~490M
發射功率：≤100mW（20dBm）
通訊距離：視距1-2km

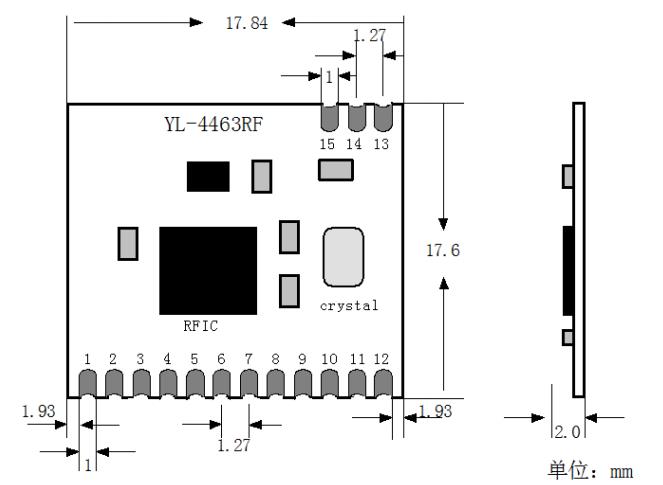

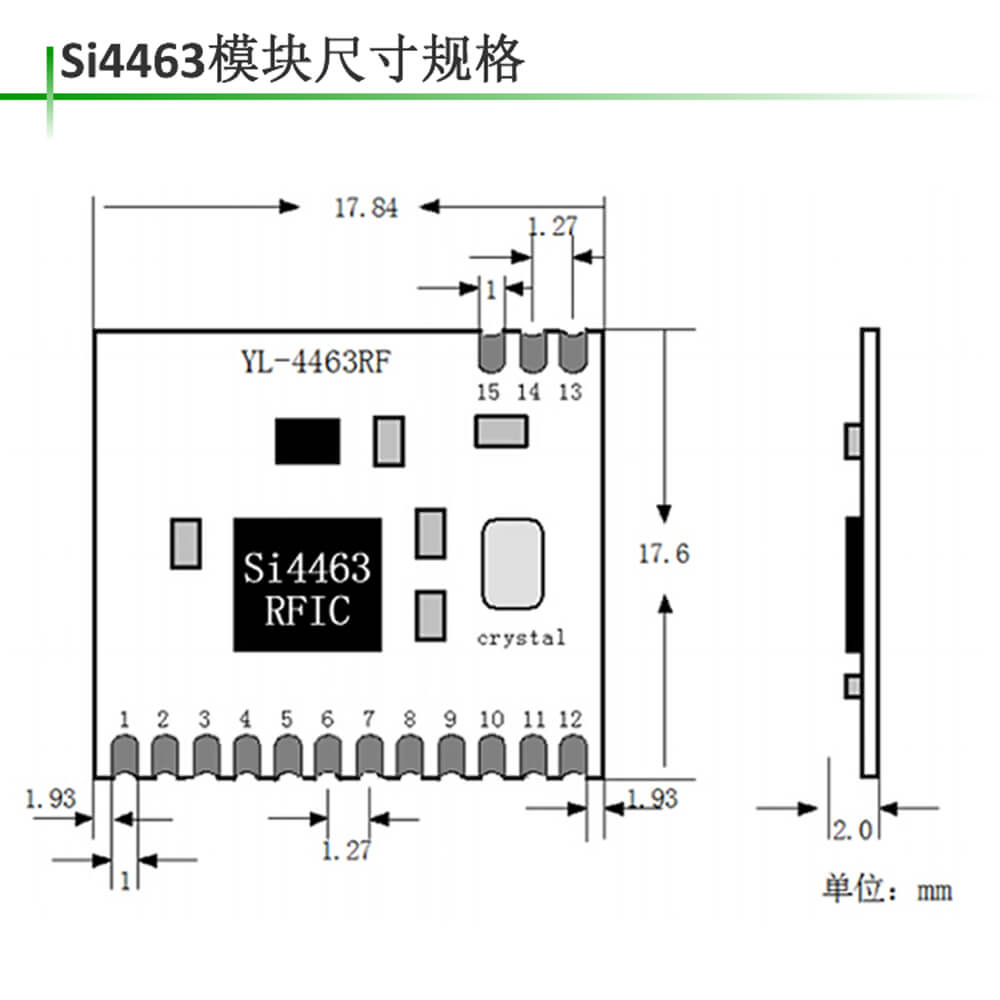

產品尺寸：17.8mm*17.6mm*2.0mm
通訊接口：SPI

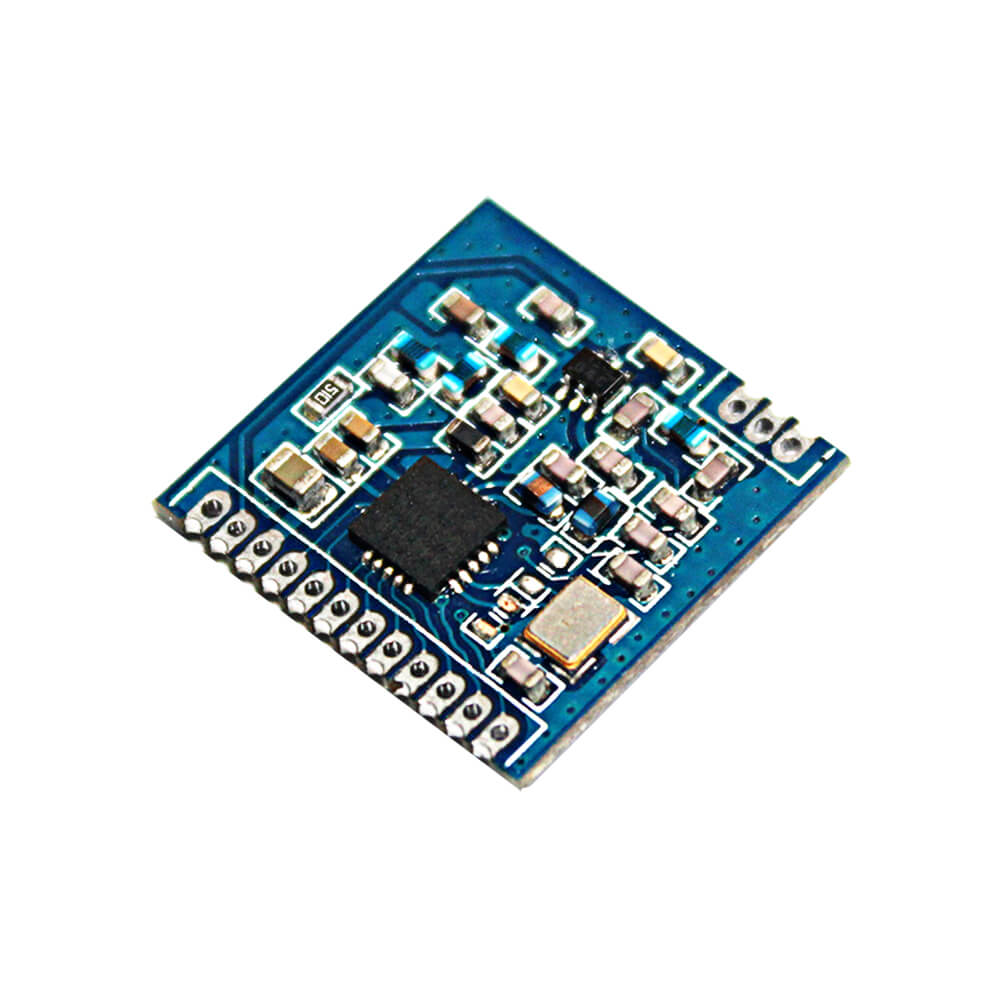

產品簡介：YL-4463RF是一款基于Silicon Labs 高性能無線收發芯片Si4463開發而成的射頻無線模塊。集成發射機、接收機，單個模塊實現可發可收。Si4463具有較高的輸出功率及較高的接收靈敏度，保證傳輸距離和穿強繞射能力。模塊不帶單片機，提供SPI通信接口，用戶不需要了解太復雜的射頻知識，也不需要做硬件調試，只需要調試底層SPI通信，并理解好函數的意義，就可以輕松使用本模塊。本公司提供軟件、硬件二次開發技術支持！
| 產品概述 |
|---|
| YL-4463RF是一款基于Silicon Labs 高性能無線收發芯片Si4463開發而成的射頻無線模塊。集成發射機、接收機，單個模塊實現可發可收。Si4463具有較高的輸出功率及較高的接收靈敏度，保證傳輸距離和穿強繞射能力。模塊不帶單片機，提供SPI通信接口，用戶不需要了解太復雜的射頻知識，也不需要做硬件調試，只需要調試底層SPI通信，并理解好函數的意義，就可以輕松使用本模塊。本公司提供軟件、硬件二次開發技術支持！ |

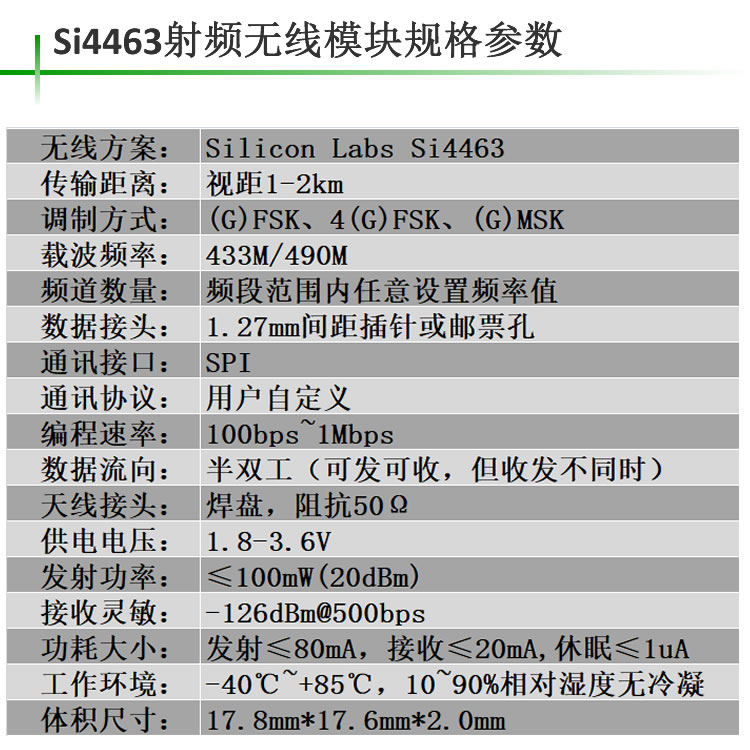

| 性能參數 | 參數值 |
|---|---|
| 傳輸距離 | 視距 1-2km |
| 無線方案 | Silicon Labs Si4463 |
| 調制方式 | (G)FSK、4(G)FSK、(G)MSK |
| 載波頻率 | 433M/490M |
| 頻道數量 | 頻段范圍內任意設置頻率值 |
| 數據接頭 | 1.27mm 間距插針或郵票孔 |
| 通訊協議 | 用戶自定義 |
| 通訊接口 | SPI |
| 編程速率 | 100bps~1Mbps |
| 數據流向 | 半雙工（可發可收，但收發不同時） |
| 天線接頭 | 焊盤，阻抗 50Ω |
| 供電電壓 | 1.8-3.6V |
| 發射功率 | ≤100mW(20dBm) |
| 接收靈敏 | -126dBm@500bps |
| 功耗大小 | 發射≤80mA，接收≤20mA,休眠≤1uA |
| 工作環境 | -40℃~+85℃，10~90%相對濕度無冷凝 |
| 體積尺寸 | 17.8mm*17.6mm*2.0mm |
| 其他功能 | 參考 Si4463 芯片官方文檔 |

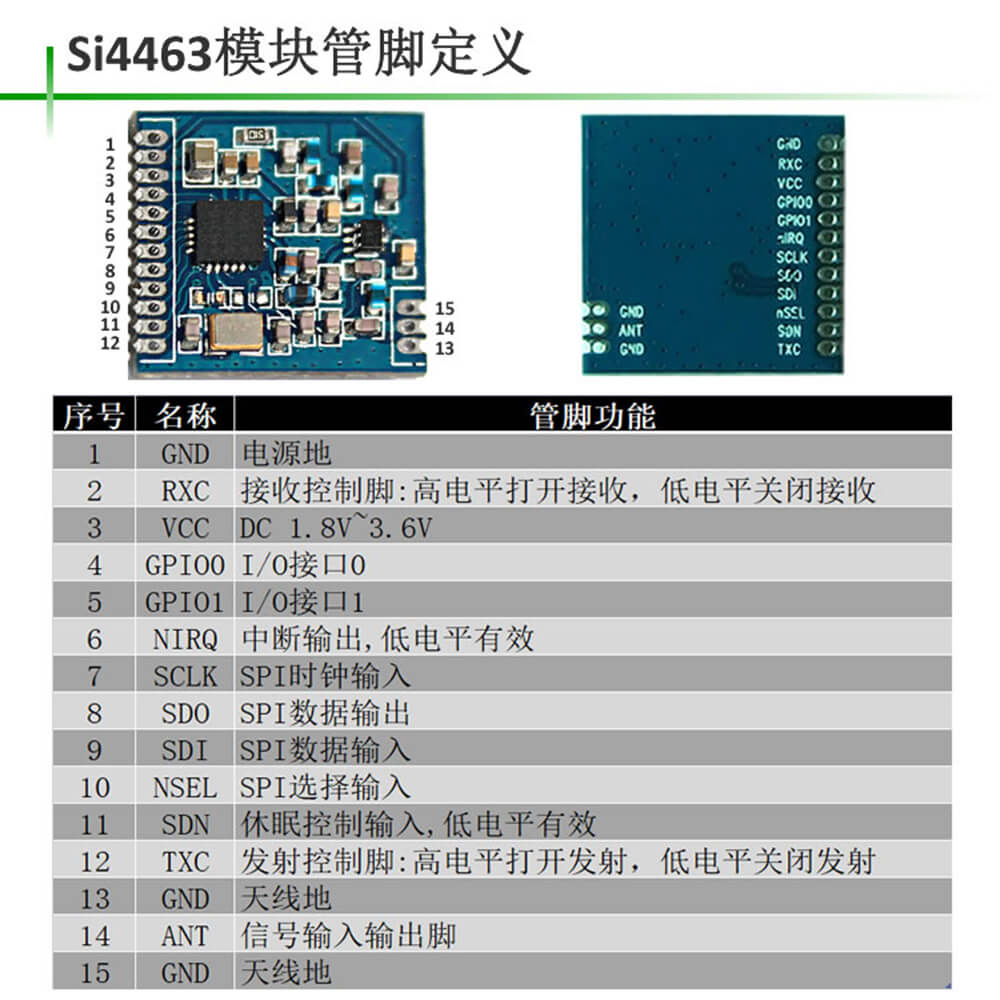

引腳定義及說明：
| 序號 | 符號 | 引腳功能 | |
|---|---|---|---|
| 1 | GND | 電源地 | |
| 2 | RXC | 接收控制腳： 高電平打開，低電平關閉。 | |
| 3 | VCC | DC 1.8V-3.6V | |
| 4 | GPIO0 | I/O 接口 0 | |
| 5 | GPIO1 | I/O 接口 1 | |
| 6 | nIRQ | 中斷輸出：低電平有效 | |
| 7 | SCLK | SPI 時鐘輸入 | |
| 8 | SDO | SPI 數據輸出 | |
| 9 | SDI | SPI 數據輸入 | |
| 10 | nSEL | SPI 選擇輸入 | |
| 11 | SDN | 休眠控制輸入：高電平有效 | |
| 12 | TXC | 發射控制腳： 高電平打開，低電平關閉 | |
| 13 | GND | 天線地 | |
| 14 | ANT | 信號輸入輸出腳 | |
| 15 | GND | 天線地 | |
| 應用領域 | 產品 |
|---|---|
| 四表集抄 | 水表、電表、氣表、熱表等無線抄表 |
| 智慧農業 | 灌溉控制、農田數據采集、溫室大棚監測 |
| 智能家居 | 無線開關、智能燈泡、家電控制、電子門禁、智能鎖 |
| 手持設備 | 點菜機、手抄機、掃描槍、對講機 |
| 智能交通 | 交通信號燈無線遙控、路燈集中控制系統 |
| 數據發送 | 電子看板、LED 顯示屏、油價屏、超市貨架標簽 |
| 數據采集 | 電子衡器、糧情測控、水文水利監測 |
| 安防系統 | 無線報警器、電子圍欄、攝像機云臺控制 |
| 智慧城市 | 樓宇節能、暖通控制、井蓋防盜監控、路邊或停車場車位管理 |
| 醫療管理 | 老人呼叫器、嬰兒監護儀、醫療設備儀表監測 |
| 會議設備 | 投票表決器、評分評價器、搶答器、無線耳麥音箱 |
| 資產管理 | 人員定位監測、物資設備定位監測 |
| 無線傳感 | 溫度、濕度、壓力、水質、液位、震動等傳感器無線監測 |
| 工控系統 | PLC 數據傳輸、自動化控制 |
| 能源管理 | 水力發電、風力發電、光伏發電等變電站維護 |
| 穿戴設備 | 手表、狗環、耳標、胸牌、掛件 |
