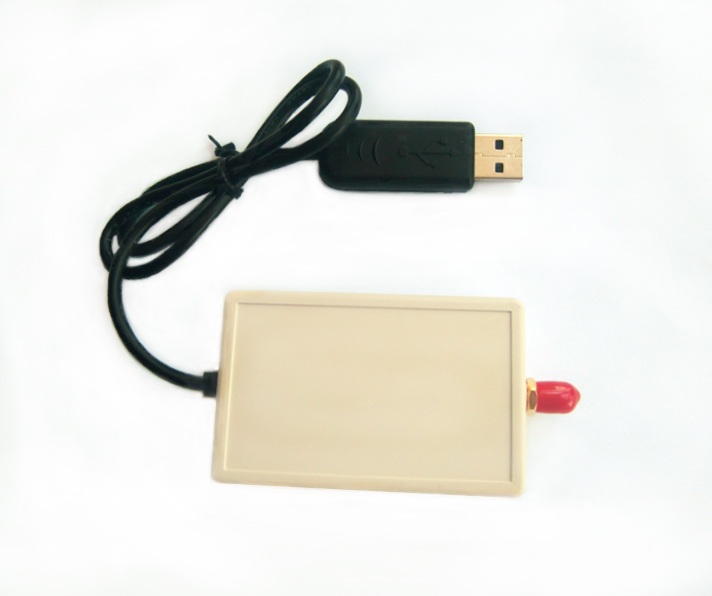

無線數傳模塊 YL-100IU
芯片方案：GFSK調制方式
載波頻率：420~450MHz（可定制）
發射功率：最高達20dB
通訊距離：1Km~1.5Km
產品尺寸：詳見規格書
通訊接口：TTL/RS232/RS485
產品簡介：YL-100IU是一款高穩定性，低功耗，高性價比的無線模塊，并且采用GFSK調制方式，增加了無線數據的穩定性。YL-100IU是透明傳輸模塊，在不改變客戶的任何數據和協議的前提，完成無線傳輸數據功能。YL-100IU在穩定性上面，軟件做了非常多的檢測措施，保證模塊在任何情況下都不可能出現死機或不工作，完全符合工業級的設計標準。該模塊相對一般模塊具有尺寸小，靈敏度高，傳輸距離遠，通訊數率高，內部自動完成通訊協議轉換和數據收發控制等特點。用戶可以通過我公司配置的上位機軟件根據自己的需求靈活配置模塊的串行速率，工作信道，發射功率，通訊數率等參數。
| 產品概述 |
|---|
| YL-100IU是一款高穩定性，低功耗，高性價比的無線模塊，并且采用GFSK調制方式，增加了無線數據的穩定性。YL-100IU是透明傳輸模塊，在不改變客戶的任何數據和協議的前提，完成無線傳輸數據功能。YL-100IU在穩定性上面，軟件做了非常多的檢測措施，保證模塊在任何情況下都不可能出現死機或不工作，完全符合工業級的設計標準。該模塊相對一般模塊具有尺寸小，靈敏度高，傳輸距離遠，通訊數率高，內部自動完成通訊協議轉換和數據收發控制等特點。用戶可以通過我公司配置的上位機軟件根據自己的需求靈活配置模塊的串行速率，工作信道，發射功率，通訊數率等參數。 |
| 技術參數 | 參數說明 |
|---|---|
| 調制方式 | GFSK |
| 工作頻率 | 420~450MHz（可定制） |
| 發射功率 | 20dBm |
| 接收靈敏度 | -121dBm@1.2kbs |
| 串口速率 | 1200bps～115200bps |
| 接口校驗 | 8E1/8O1/8N1（可選） |
| 工作電壓 | 4.5～5.5V（可定做3.0～3.6V）（輸出20dBm） |
| 發射電流 | ≤100mA（發射功率20dBm） |
| 接收電流 | ≤30mA |
| 客戶端喚醒時間 | 即時喚醒 |
| 工作溫度 | -40～+80℃ （工業級別） |
| 工作濕度 | 10%～90%相對濕度，無冷凝 |
| 產品應用 |
|---|
| 1.無線排隊設備 ，酒店電子門鎖、生物識別門禁管理系統。 |
| 2.醫療和電子儀器儀表自動化控制 |
| 3.智能教學設備、嬰兒監護、醫病房呼叫系統 |
| 4.家庭電器和燈光智能控制 |
| 5.防盜報警 智能卡，鐵路機車遠程檢測 |
| 6.水、電、煤氣，暖氣自動抄表收費系統或無功補償及電網監測 |
| 7.無線會議表決、打分系統，PDA終端、無線點菜系統 |
| 8. LED屏無線傳輸文字，圖片和無線控制 |
| 9.電子衡器、無線吊秤、車輛監測、老化設備檢測 |
| 10.工業設備數據無線傳輸以及工業環境監測 |
| 11.視頻監控云臺控制，門禁考勤讀卡器 |
| 12.氣象/油井/水利設備信息采集以及自然環境檢測 |
| 13.礦井下井人員考勤定位系統；瓦斯檢測報警；儀器、貨物、醫療設備等重要資產和重要人員的區域定位；物流的供應鏈管理 |
| 14. 風力發電路燈無線控制，太陽能光伏逆變器的數據監控 |
