無線模塊 YL-900IL
芯片方案：LoRaTM擴頻調制技術
載波頻率：862~933MHz（可定制）
發射功率：最大發射功率+27dBm
通訊距離：可達6~10公里

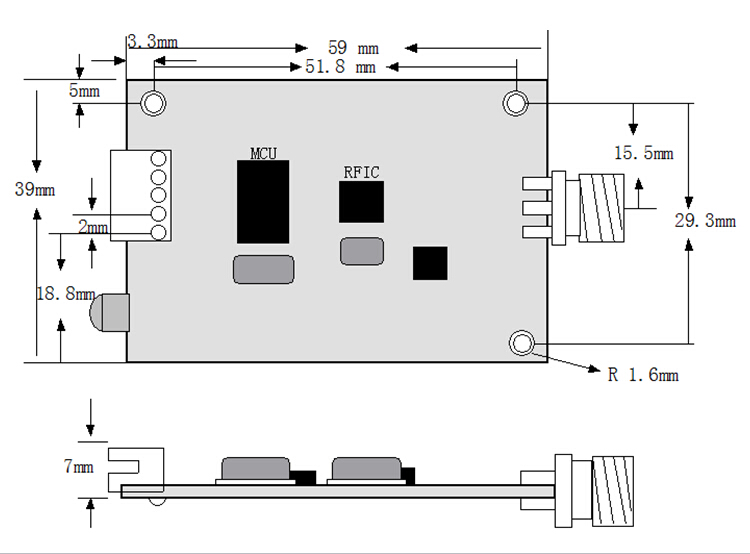

產品尺寸：59*39*4mm
通訊接口：TTL/RS232/RS485
產品簡介：YL-900IL是一款高性能、低功耗、遠距離的微功率射頻無線數據收發模塊，內部自動擴頻計算和前導CRC糾錯處理，不改變用戶的任何數據和協議，采用半雙工透明傳輸機制，實現無線代替的功能。
模塊的射頻芯片基于擴頻跳頻技術，在穩定性、抗干擾能力以及接收靈敏度上都超越現有的GFSK模塊。配置STM低功耗高速處理器，數據處理能力、運算速度均有所提高。
用戶可以通過我司配置的上位機軟件根據實際需求靈活配置模塊的工作頻率、串口速率、擴頻因子、有效數據比和擴頻帶寬等參數，操作簡單，使用方便。
| 產品概述 |
|---|
|
YL-900IL是一款高性能、低功耗、遠距離的微功率射頻無線數據收發模塊，內部自動擴頻計算和前導CRC糾錯處理，不改變用戶的任何數據和協議，采用半雙工透明傳輸機制，實現無線代替的功能。 模塊的射頻芯片基于擴頻跳頻技術，在穩定性、抗干擾能力以及接收靈敏度上都超越現有的GFSK模塊。配置STM低功耗高速處理器，數據處理能力、運算速度均有所提高。 用戶可以通過我司配置的上位機軟件根據實際需求靈活配置模塊的工作頻率、串口速率、擴頻因子、有效數據比和擴頻帶寬等參數，操作簡單，使用方便。 |
| 技術參數 | 參數說明 |
|---|---|
| 調制方式 | LoRaTM擴頻 |
| 工作頻率 | 862~933MHz（可定制） |
| 發射功率 | 27dBm |
| 接收靈敏度 | -148dBm |
| 串口速率 | 1200bps～57600bps（默認9600bps） |
| 接口校驗 | 8E1/8O1/8N1（可選） |
| 工作電壓 | 5～15V（輸出27dBm） |
| 發射電流 | ≤500mA（發射功率27Bm） |
| 接收電流 | ≤25mA |
| 低電流模式 | ≤1mA |
| 休眠模式 | ≤250uA |
| 客戶端喚醒時間 | 即時喚醒 |
| 空中喚醒時間 | ≤2S |
| 工作溫度 | -40～+80℃ （工業級別） |
| 工作濕度 | 10%～90%相對濕度，無冷凝 |
| 引腳符號 | 引腳功能 | 引腳說明 |
|---|---|---|
| VCC | 電源 | 電源范圍5V-15V |
| GND | 電源地 | 0V |
| TXD | 數據輸出腳 | 電平數據輸出腳，接用戶的RXD |
| RXD | 數據輸入腳 | 電平數據輸入腳，接用戶的TXD |
| AUX | 指示控制腳 | 用來喚醒客戶端，提示模塊處理狀態 |
| 下載類目 | 下載鏈接 |
|---|---|
| 產品規格書 |
微功率擴頻無線模塊YL-900IL-433M |
| 產品規格書 |
微功率擴頻無線模塊YL-900IL-433M |
| 產品應用 |
|---|
| 1.智能家居、智能交通、傳感網絡 |
| 2.工業自動化、農業現代化、建筑智能化 |
| 3.水、電、氣、暖等計量表自動集中抄表系統 |
| 4.水利、油田、礦井、氣象等設備信息采集 |
| 5.路燈控制、電網監測、風光互補系統 |
| 6.工業設備數據無線傳輸以及工業環境監測 |
| 7.其他一切需要無線代替TTL/RS232/RS485有線通訊的情況 |
