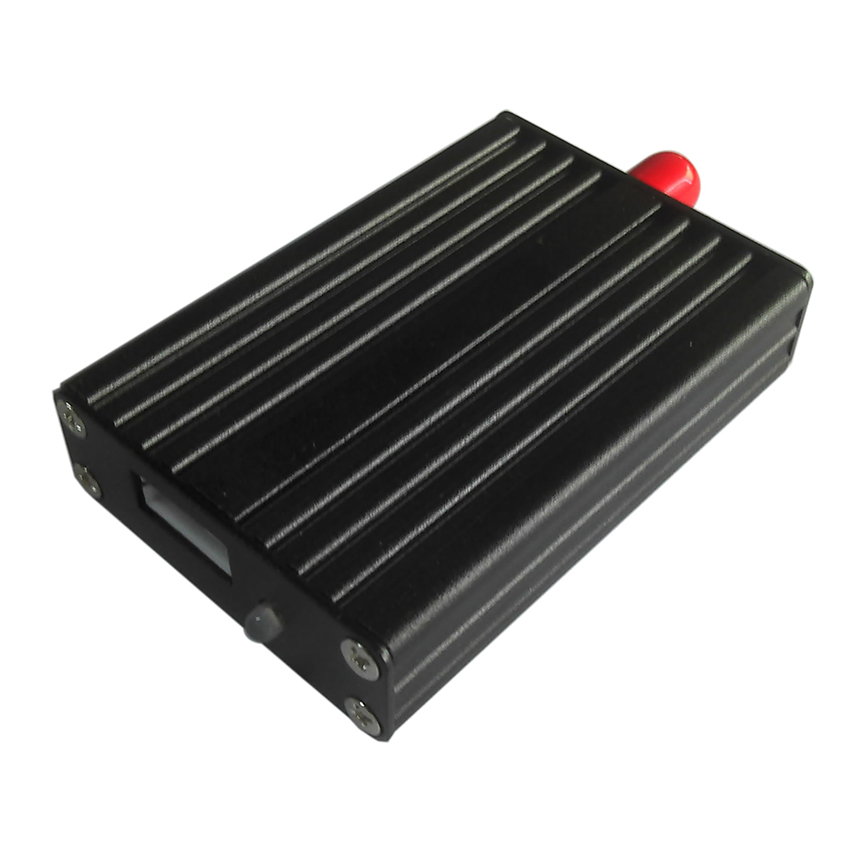

無線模塊 YL-900IW
芯片方案：LoRaTM擴頻調制技術
載波頻率：420~450MHz（可定制）
發射功率：27dBm
通訊距離：可達6~10公里

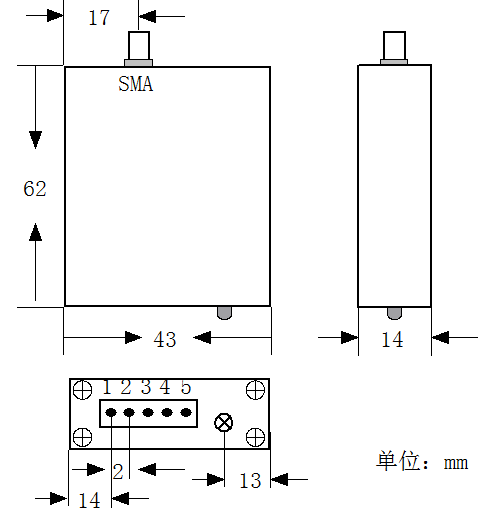

產品尺寸：62*43*14
通訊接口：TTL/RS232/RS485
產品簡介：YL-900IW是一款高性能、低功耗、遠距離的微功率射頻無線數據收發模塊，內部自動擴頻計算和前導CRC糾錯處理，不改變用戶的任何數據和協議，采用半雙工透明傳輸機制，實現無線代替的功能。
模塊的射頻芯片基于擴頻跳頻技術，在穩定性、抗干擾能力以及接收靈敏度上都超越現有的GFSK模塊。配置STM低功耗高速處理器，數據處理能力、運算速度均有所提高。
用戶可以通過我司配置的上位機軟件,根據實際需求靈活配置模塊的工作頻率、串口速率、擴頻因子、有效數據比和擴頻帶寬等參數，操作簡單，使用方便。
| 產品概述 |
|---|
|
YL-900IW是一款高性能、低功耗、遠距離的微功率射頻無線數據收發模塊，內部自動擴頻計算和前導CRC糾錯處理，不改變用戶的任何數據和協議，采用半雙工透明傳輸機制，實現無線代替的功能。 模塊的射頻芯片基于擴頻跳頻技術，在穩定性、抗干擾能力以及接收靈敏度上都超越現有的GFSK模塊。配置STM低功耗高速處理器，數據處理能力、運算速度均有所提高。 用戶可以通過我司配置的上位機軟件,根據實際需求靈活配置模塊的工作頻率、串口速率、擴頻因子、有效數據比和擴頻帶寬等參數，操作簡單，使用方便。 |
| 技術參數 | 參數說明 |
|---|---|
| 調制方式 | LoRaTM擴頻 |
| 工作頻率 | 420~450MHz（可定制） |
| 發射功率 | 27dBm |
| 接收靈敏度 | -148dBm |
| 串口速率 | 1200bps～115200bps（默認9600bps） |
| 接口校驗 | 8E1/8O1/8N1（可選） |
| 工作電壓 | 5～15V（輸出27dBm） |
| 發射電流 | ≤500mA（發射功率27Bm） |
| 接收電流 | ≤25mA |
| 低電流模式 | ≤1mA |
| 休眠模式 | ≤250uA |
| 空中喚醒時間 | ≤2S |
| 客戶端喚醒時間 | 即時喚醒 |
| 工作溫度 | -40～+80℃ （工業級別） |
| 工作濕度 | 10%～90%相對濕度，無冷凝 |
| 引腳符號 | 引腳功能 | 引腳說明 |
|---|---|---|
| VCC | 電源 | 電源范圍5V-15V |
| GND | 電源地 | 0V |
| TXD | 數據輸出腳 | 電平數據輸出腳，接用戶的RXD |
| RXD | 數據輸入腳 | 電平數據輸入腳，接用戶的TXD |
| AUX | 指示控制腳 | 用來喚醒客戶端，提示模塊處理狀態 |
| 產品應用 |
|---|
| 1.智能家居、智能交通、傳感網絡 |
| 2.工業自動化、農業現代化、建筑智能化 |
| 3.水、電、氣、暖等計量表自動集中抄表系統 |
| 4.水利、油田、礦井、氣象等設備信息采集 |
| 5.路燈控制、電網監測、風光互補系統 |
| 6.工業設備數據無線傳輸以及工業環境監測 |
| 7.其他一切需要無線代替有線通訊的情況 |
