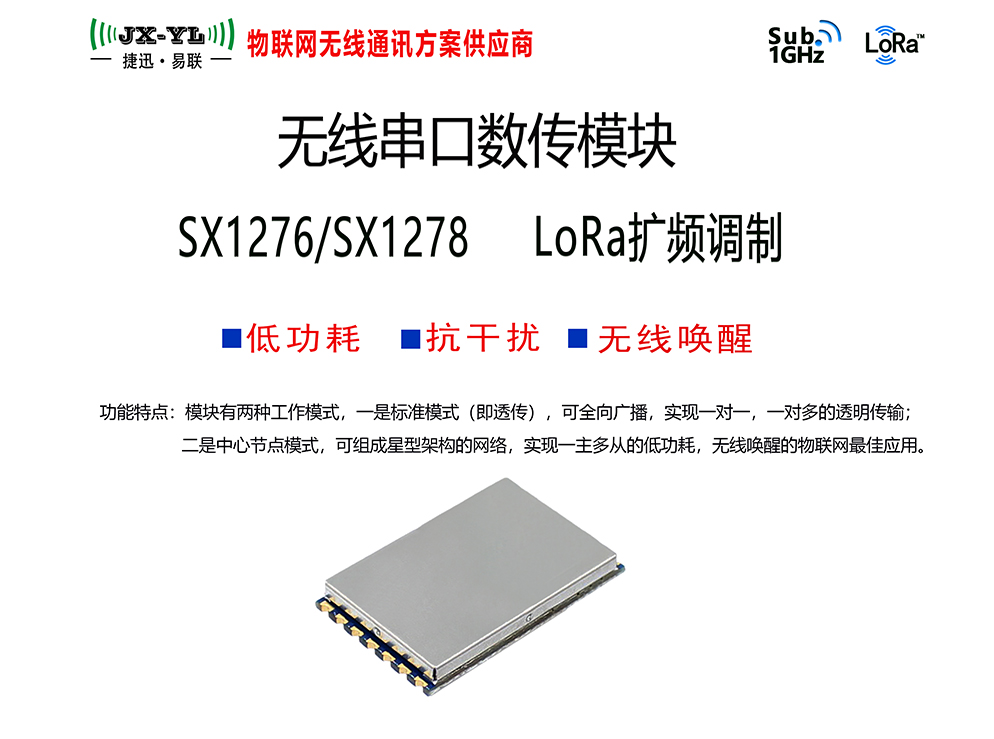

無線收發模塊 YL-800TS
芯片方案：Semtech Sx1276/Sx1278 LoRa
載波頻率：420~510MHz（Sx1278），850~930MHz（Sx1276，僅限 YL-800T）；
發射功率：≤100mW（20dBm）可調
通訊距離：開闊地視距3-5km
產品尺寸：29.2*18.4*3.5mm
通訊接口：UART-TTL

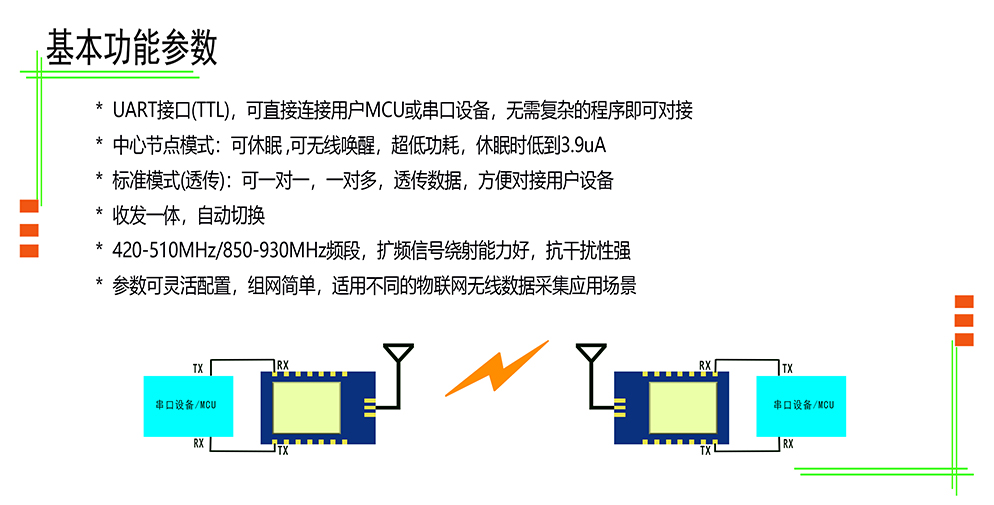

產品簡介：YL-800TS這是一款支持廣播透傳和星型協議組網半雙工通訊的LoRa低功耗無線數傳模塊。模塊的無線通訊部分基于Semtech Sx1276/Sx1278 的LoRa擴頻調制技術，內部自動擴頻計算和前導CRC 糾錯處理。具有超高接收靈敏度和超強抗干擾能力，同等發射功率下比其他無線數傳方案通訊距離更遠，表現出更低的功耗。模塊采用STM8L低功耗單片機處理器，用戶不需要對模塊進行二次開發。在廣播透傳模式下，模塊不改變用戶數據和協議，所發即所收；

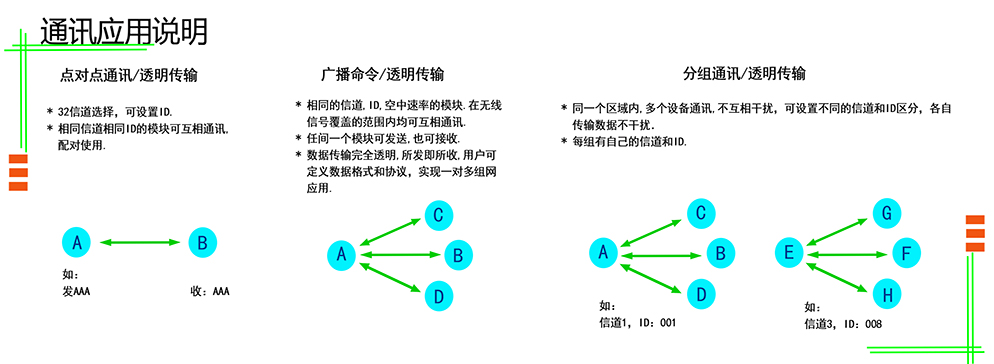

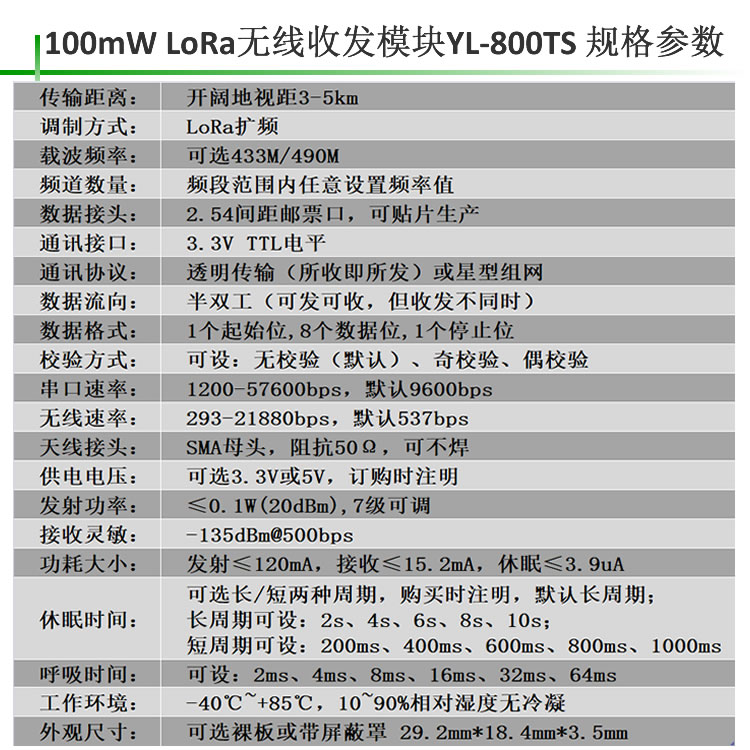

| 性能參數 | 參數值 |
|---|---|
| 調制方式 | LoRa 擴頻 |
| 載波頻率 |
420 ~ 510MHz（Sx1278）， 850 ~ 930MHz（Sx1276，僅限 YL-800T） |
| 發射功率 | 20dBm |
| 接收靈敏度 | -148dBm |
| 串口速率 | 1200bps～57600 bps（默認 9600bps） |
| 串口校驗 | 8E1、8O1、8N1 （可選） |
| 工作電壓 | 2.1~3.6V（電池供電） 或者 4.5~5.5V |
| 發射電流 | ≤20uA |
| 接收電流 | ≤ 15.2 mA |
| 休眠模式 | ≤ 3.9uA |
| 休眠時間 | 可選 2S，4S，6S，8S，10S |
| 呼吸時間 | 可選 2ms,4ms,8ms,16ms,32ms,64ms |
| 客戶端喚醒時間 | 即時喚醒 |
| 使用環境 |
- 40～+80 ℃ ， 10% ～90% 相對濕度，無冷凝 （工業級別） |

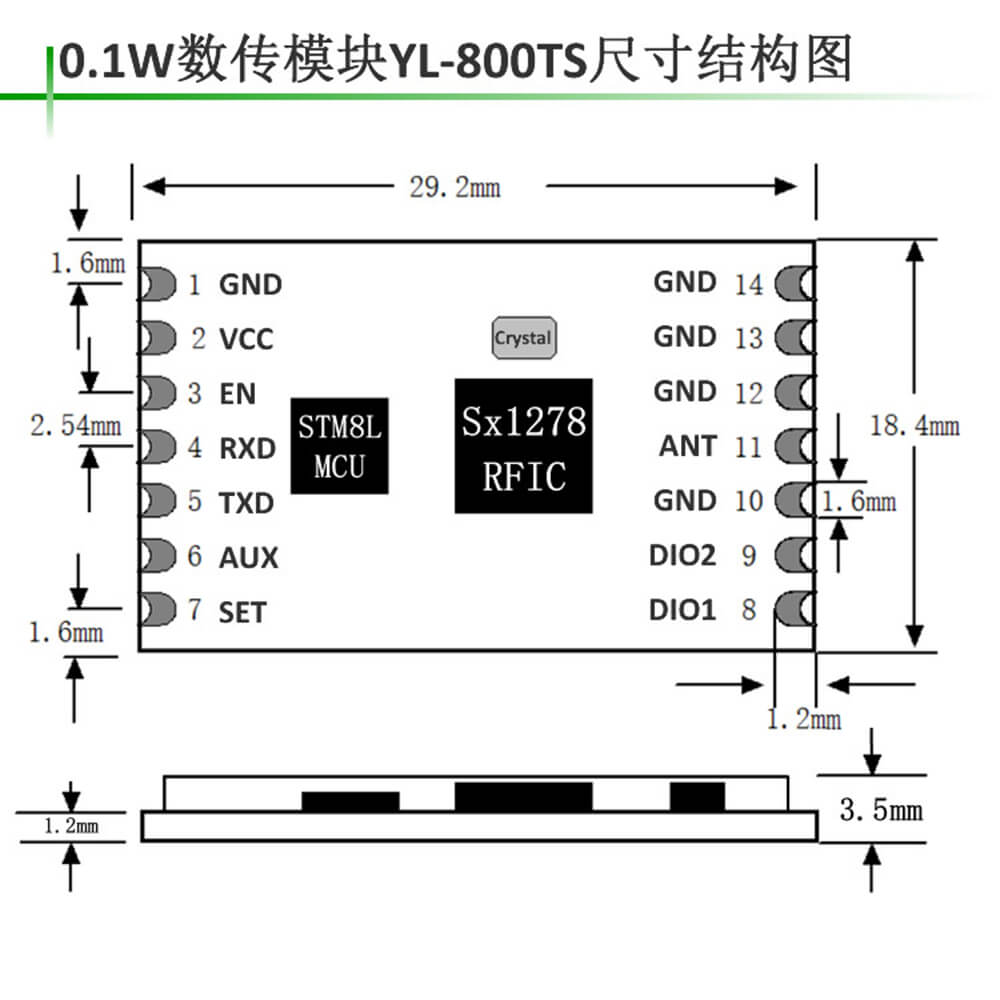

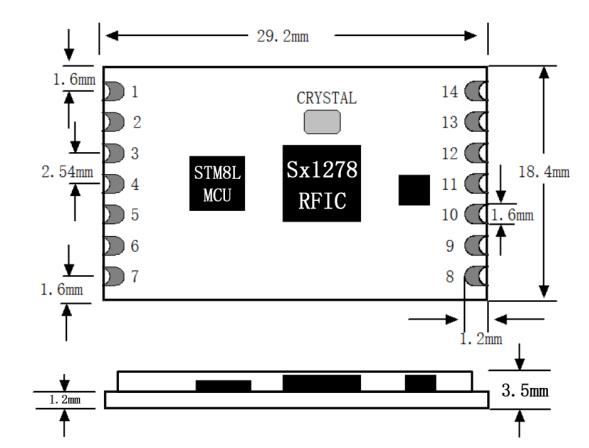

YL-800TS 尺寸結構圖
管腳定義及說明：
| 序號 | 名稱 | 管腳定義 | |
|---|---|---|---|
| 1 | GND | 電源地，一般與用戶設備共地 | |
| 2 | VCC | 2.1~3.6V（電池供電） 或者 4.5~5.5V | |
| 3 | EN | 低電平工作，高電平休眠 | 這幾個腳都是 3.3V 電 平，如果用戶是 5V 的 MCU，為了穩定，建議 做電平轉換，否則容易 丟包或者誤碼率高。 |
| 4 | RXD | 數據輸入，接用戶的 TXD | |
| 5 | TXD | 數據輸出，接用戶的 RXD | |
| 6 | AUX | 通訊狀態指示，可用于喚醒用 戶設備 | |
| 7 | SET | 低電平進入快速通道，在中心- 節點模式下有效 | |
| 8 | IO1 | 預留 IO 口用于定做特殊功能 | 這幾個腳是 YL-800TS 獨有 |
| 9 | IO2 | 預留 IO 口用于定做特殊功能 | |
| 10、11-14 | GND | 接地 | |
| 11 | ANT | 天線 | |
|
EN腳在正常模式、中心模式和節點模式下的用法： 在正常模式和中心模式EN腳要是置高電平，那么模塊的MCU和RFIC都是深度 休眠，這時電流就只有3.9uA.模塊不可以接收串口數據和無線數據。只有當 EN腳被拉低時,模塊才可以被喚醒，恢復到原來的狀態。 在節點模式下 EN 腳如果是高電平，則模塊處于休眠和 CAD 檢測交替切換狀 態。模塊可以接收空中數據，但不可以接收串口數據，只有模塊 EN 腳被拉 低時，才可以接收串口數據。 注意：如果要配置模塊的參數，不管在哪個模式下EN腳必須接地，才可以輸 入命令進行配置參數。 EN腳被拉低50ms后客戶端才可以從串口發送數據給模塊。 快速通道控制腳是用來控制中心模塊和節點模塊在通信時候快速通信，以降 低節點模塊的耗電。 比如：一個中心模塊和節點模塊通信，他們正常通信的周期，是按休眠時間 來發送的。如果中心模塊和節點模塊在喚醒的情況下把SET管腳拉低，模塊 去長前導進行通信。 注：SET腳休眠的時候要置高，客戶如果不需要快遞通道，可以把SET腳懸空。 |
|||
| 應用領域 | 產品 |
|---|---|
| 四表集抄 | 水表、電表、氣表、熱表等無線抄表 |
| 智慧農業 | 灌溉控制、農田數據采集、溫室大棚監測 |
| 智能家居 | 無線開關、智能燈泡、家電控制、電子門禁、智能鎖 |
| 手持設備 | 點菜機、手抄機、掃描槍、對講機 |
| 智能交通 | 交通信號燈無線遙控、路燈集中控制系統 |
| 數據發送 | 電子看板、LED 顯示屏、油價屏、超市貨架標簽 |
| 數據采集 | 電子衡器、糧情測控、水文水利監測 |
| 安防系統 | 無線報警器、電子圍欄、攝像機云臺控制 |
| 智慧城市 | 樓宇節能、暖通控制、井蓋防盜監控、路邊或停車場車位管理 |
| 醫療管理 | 老人呼叫器、嬰兒監護儀、醫療設備儀表監測 |
| 會議設備 | 投票表決器、評分評價器、搶答器、無線耳麥音箱 |
| 資產管理 | 人員定位監測、物資設備定位監測 |
| 無線傳感 | 溫度、濕度、壓力、水質、液位、震動等傳感器無線監測 |
| 工控系統 | PLC 數據傳輸、自動化控制 |
| 能源管理 | 水力發電、風力發電、光伏發電等變電站維護 |
