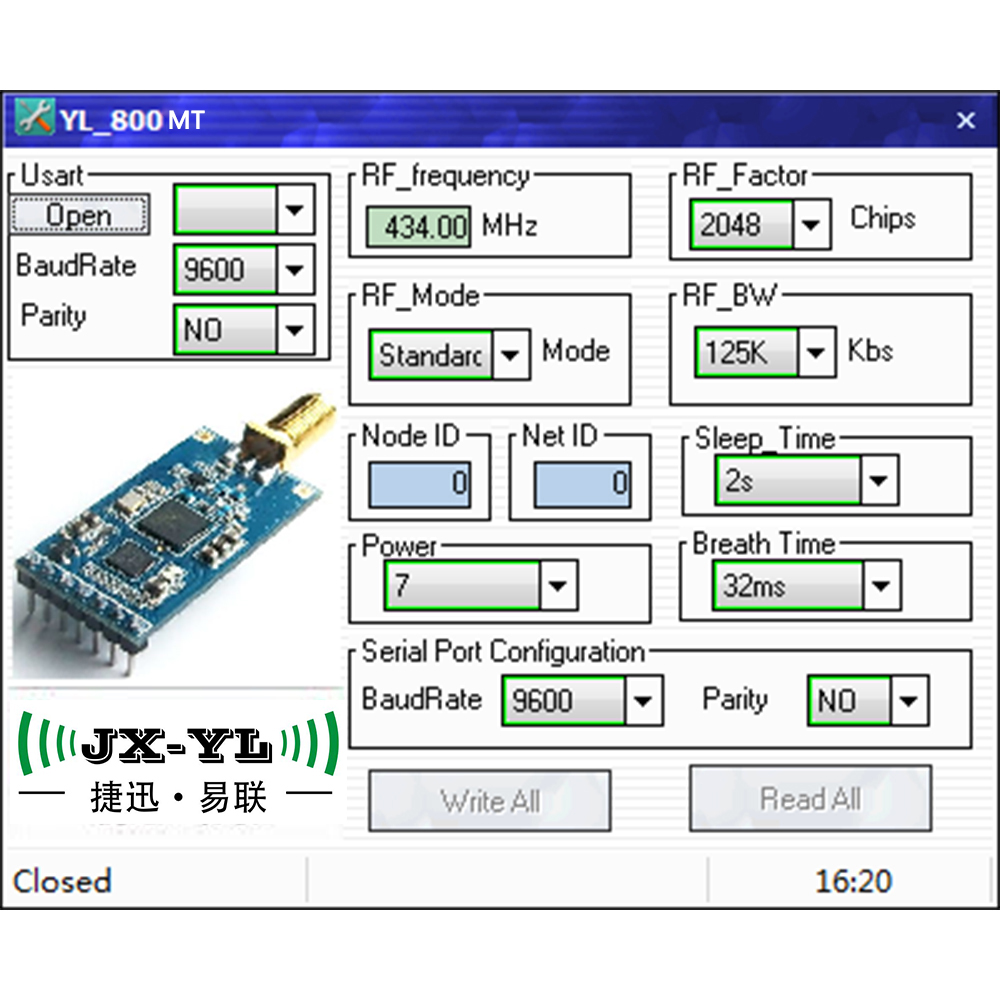

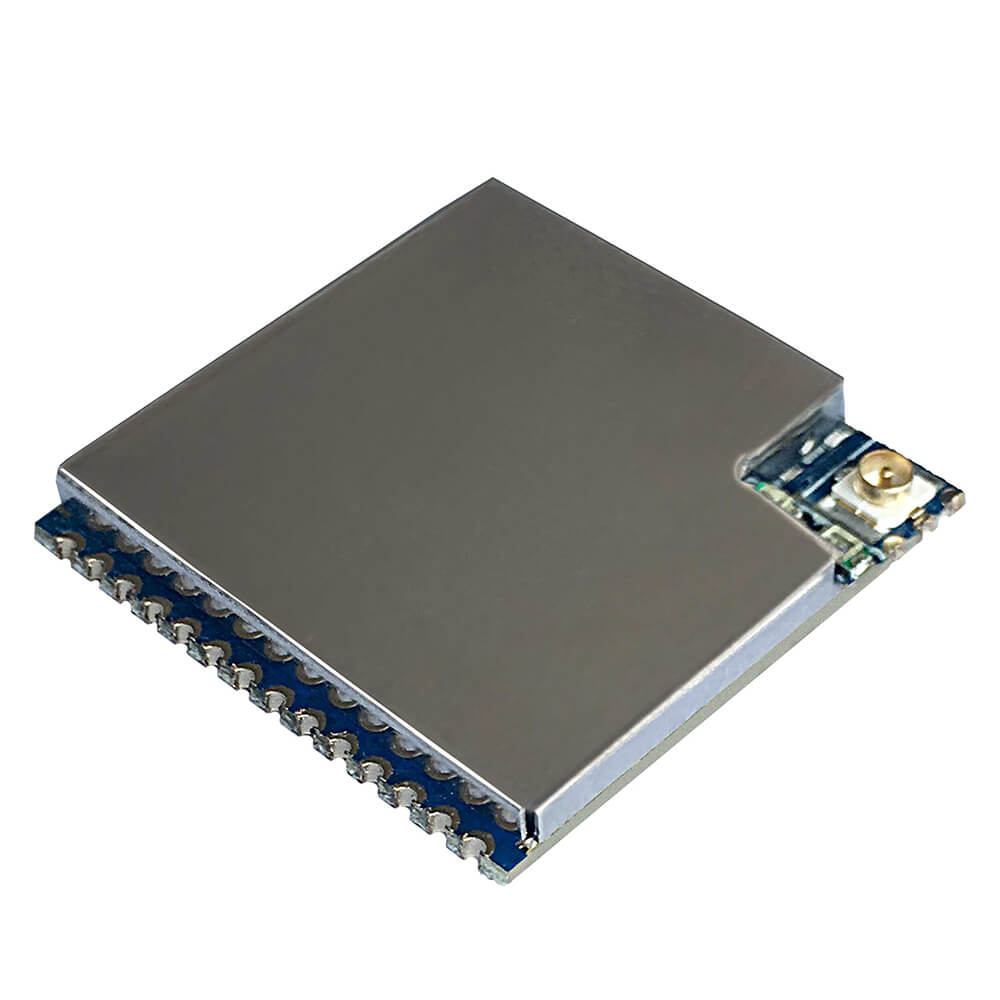

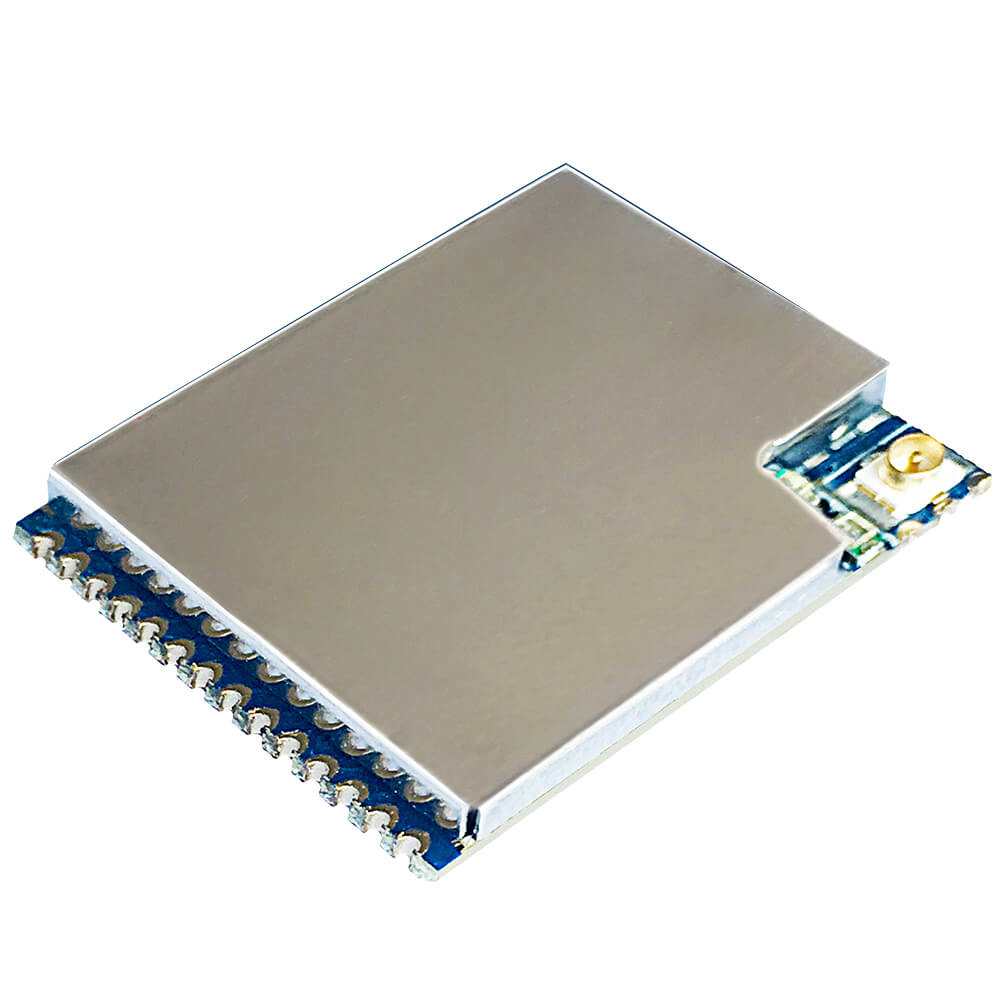

LoRa無線數傳模塊 YL-800MT
芯片方案：Semtech SX1276/SX1278
載波頻率：433MHZ、490MHZ、868MHZ 、915MHZ
發射功率：≤20dBm（100mW）,≤27dBm（500W）,≤33dBm（2W）
通訊距離：100mW/2km，500mW/4km，2W/6km
產品尺寸：見規格書
通訊接口：UART-TTL
產品簡介：基于LoRa擴頻射頻芯片和EFM32單片機開發，支持UART半雙工透明傳輸和星型低功耗組網應用，具有超高接收靈敏度和超強抗干擾能力，同等發射功率下比其他無線方案通訊距離更遠，同時具有無線喚醒，超低功耗的功能，方便對接各種物聯網無線智能控制的系統應用。
| 產品概述 |
|---|
| 基于LoRa擴頻射頻芯片和EFM32單片機開發，支持UART半雙工透明傳輸和星型低功耗組網應用，具有超高接收靈敏度和超強抗干擾能力，同等發射功率下比其他無線方案通訊距離更遠，同時具有無線喚醒，超低功耗的功能，方便對接各種物聯網無線智能控制的系統應用。 |
| 性能參數 | 參數值 |
|---|---|
| 通訊距離 | 開闊地平均視距：100mW 2km，500mW 4km，2W 6km； |
| 無線方案 | Semtech SX1276/SX1278，LoRa擴頻； |
| 傳輸方向 | 雙向半雙工（可發可收，不能同時收發）； |
| 工作頻率 | 100mW 433/490MHz，500mW 868/915MHz，2W 433MHz； |
| 發射功率 | ≤20dBm（100mW），≤27dBm（500W），≤33dBm（2W）； |
| 接收靈敏度 | -148dBm； |
| 串口速率 | 可設1200bps～57600bps（默認9600bps）； |
| 接口校驗 | 可設無校驗（NO）/奇校驗（ODD）/偶校驗（EVEN）； |
| 數據格式 | 一個起始位，8 個數據位，一個停止位； |
| 工作電壓 | 裸板DC 5V，100mW的可定制DC3.3V； |
| 發射功耗 | ≤100mA（20dBm），≤500mA（27dBm），≤1A（33dBm）； |
| 其他功耗 | 接收電流 ≤15.2mA、休眠電流≤ 3.9uA； |
| 休眠時間 | 長周期（2/4/6/8/10S），短周期（200/400/600/800/1000ms）； |
| 呼吸時間 | 可設：2ms、4ms、8ms、16ms、32ms、64ms； |
| 安裝方式 | 1.5mm標準半孔焊盤，方便嵌入式安裝，三款模塊pin-pin； |
| 工作環境 | 工業級-40～+80℃ ，10%～90%相對濕度，無冷凝； |
| 模塊特點 |
支持串口喚醒，隨時收發數據，無周期喚醒時間。 支持空中喚醒，通過模塊給出 AUX 信號，喚醒用戶設備。 CAD 檢測 LoRa 信號，防止誤喚醒。 可通過命令切換模塊的工作模式。 內置看門狗，保證長期可靠穩定運行。 |

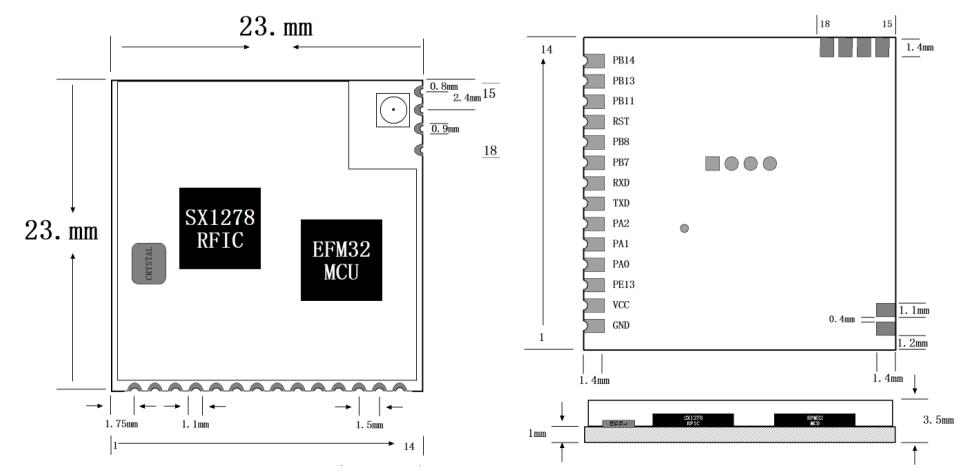

100mW 小功率模塊尺寸結構

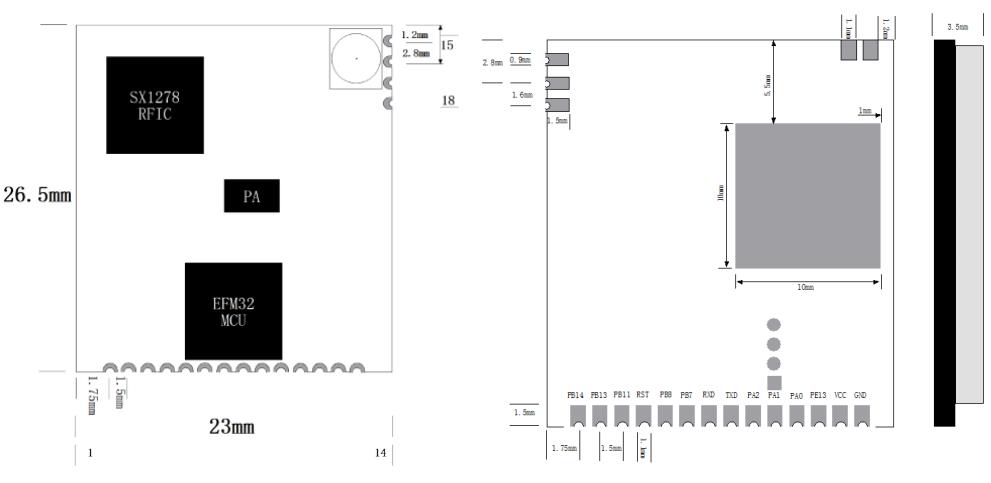

500mW 中功率模塊尺寸結構

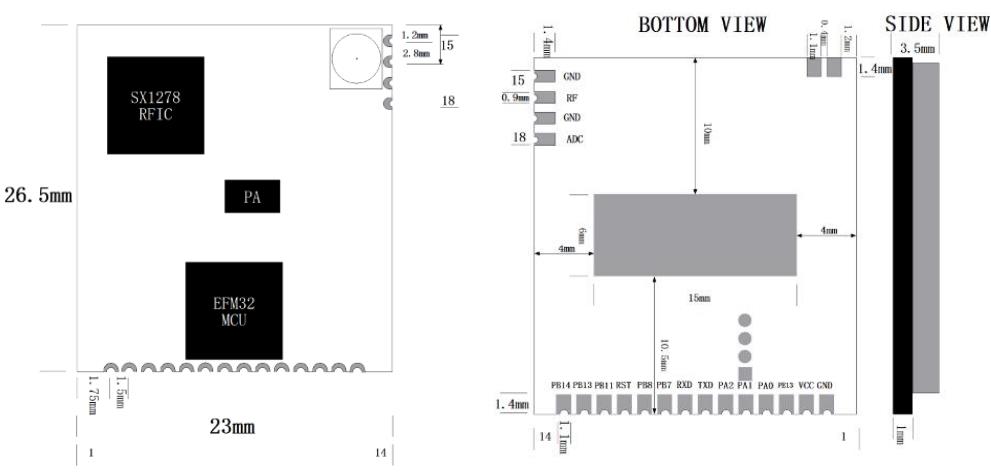

2W 大功率模塊尺寸結構
引腳定義及說明：
| 序號 | 符號 | 引腳功能 | 功能說明 | |
|---|---|---|---|---|
| 1 | GND | 電源地 | 電源地（一般與用戶設備電源地相連） | |
| 2 | VCC | 電源 | DC5V（100mW的可以定制DC3.3V） | |
| 3 | PE13 | 休眠控制腳 低 | 低電平工作，高電平休眠 | |
| 4 | PA0 | 接收指示腳 | 可用來喚醒用戶設備 | |
| 5 | PA1 | 發送指示腳 | 可用來提醒用戶設備是否發送完畢 | |
| 6 | PA2 | 快速通道控制腳 | 在中心模式和節點模式下有效。 | |
| 7 | TXD | 數據輸出腳 | 3.3V電平數據輸出腳，接用戶的RXD | |
| 8 | RXD | 數據輸入腳 | 3.3V電平數據輸入腳，接用戶的TXD | |
| 9 | PB7 | GPIO | 預留GPIO口 | |
| 10 | PB8 | GPIO | 預留GPIO口 | |
| 11 | RST | 硬件復位 | 硬件復位腳，低電平復位 | |
| 12 | PB11 | MAX485_EN | 控制485接口使用腳 | |
| 13 | PB13 | LED_RX | 控制外部LED燈，高電平亮 | |
| 14 | PB14 | LED-TX | 控制外部LED燈，高電平亮 | |
| 15 | GND | 射頻地 | 射頻地 | |
| 16 | RF | 射頻接收 | 射頻信號收發引腳，接天線 | |
| 17 | GND | 射頻地 | 射頻地 | |
| 18 | ADC | ADC | ADC電壓采集口 | |
| PE13 腳 在模塊各模式下的用法 | ||||
| 工作模式 | PE13 電平輸入 | 模塊功能 | ||
| 正常模式 中心模式 | 高電平 | 模塊的 MCU 和 RFIC 都是深度休眠，此時電流只有 3.9uA。 模塊不可以接收串口數據和無線數據。 | ||
| 低電平 | 模塊被喚醒，恢復到原來的狀態。 | |||
| 節點模式 | 高電平 | 模塊處于休眠和 CAD 檢測交替切換狀態。模塊可以接收空中 數據，但不可以接收串口數據。 | ||
| 低電平 | 可以接收串口數據。 | |||
| 備注：PE13腳被拉低50ms后 模塊才可以接收串口數據。 不論在哪個模式下 配 置參數，PE13 必須接地。 | ||||
| 應用領域 | 產品 |
|---|---|
| 四表集抄 | 水表、電表、氣表、熱表等無線抄表； |
| 智慧農業 | 灌溉控制、農田數據采集、溫室大棚監測； |
| 智能家居 | 無線開關、智能燈泡、家電控制、電子門禁、智能鎖； |
| 手持設備 | 點菜機、手抄機、掃描槍、對講機； |
| 智能交通 | 交通信號燈無線遙控、路燈集中控制系統； |
| 數據發送 | 電子看板、LED 顯示屏、油價屏、超市貨架標簽； |
| 數據采集 | 電子衡器、糧情測控、水文水利監測； |
| 安防系統 | 無線報警器、電子圍欄、攝像機云臺控制； |
| 智慧城市 | 樓宇節能、暖通控制、井蓋防盜監控、路邊或停車場車位管理； |
| 醫療管理 | 老人呼叫器、嬰兒監護儀、醫療設備儀表監測； |
| 會議設備 | 投票表決器、評分評價器、搶答器、無線耳麥音箱 |
| 資產管理 | 人員定位監測、物資設備定位監測； |
| 無線傳感 | 溫度、濕度、壓力、水質、液位、震動等傳感器無線監測； |
| 能源管理 | 水力發電、風力發電、光伏發電等變電站維護； |
