ZigBee無線模塊 YL-5168CK
芯片方案：JN5164/JN5168
載波頻率：2.405GHZ-2.480GHZ
發射功率：20dBm
通訊距離：詳見規格書
產品尺寸：25.5*24.4*4.3mm
通訊接口：數字接口和模數轉換接口
產品簡介：YL-5168 是一款采用NXP公司最新推出的高性能射頻芯片的zigbee 模塊，高穩定性，低功耗，高性價比，內部資源豐富，芯片內嵌入高性能的32bit處理器和大容量flash ，功能強大，方便客戶的二次開發。支持多種組網協議，使用范圍廣，開發靈活，可擴展性強。該模塊具有尺寸小，結構簡單，方便嵌入客戶的產品。
| 產品概述 |
|---|
| YL-5168 是一款采用NXP公司最新推出的高性能射頻芯片的zigbee 模塊，高穩定性，低功耗，高性價比，內部資源豐富，芯片內嵌入高性能的32bit處理器和大容量flash ，功能強大，方便客戶的二次開發。支持多種組網協議，使用范圍廣，開發靈活，可擴展性強。該模塊具有尺寸小，結構簡單，方便嵌入客戶的產品。 |
| 規格參數 | 參數值 |
|---|---|
| 供電電壓 | 3.4V-6V。（2.0V-3.6V 可定制） |
| 發射電流 | 140mA @20dBM |
| 接收電流 | 27mA |
| 休眠電流 | 0.8uA |
| 工作頻率 | 2.405GHZ-2.480GHZ |
| 發射功率 | 20dBm （YL-5168CK 不加功放，2.5dBm） |
| 接收靈敏度 | -104dBm |
| 無線傳輸速率 | 250kbps |
| 串口速率 | 4800bps～115200bps(可設置） |
| 接口數據格式 | 8E1/8O1/8N1(可選） |
| 工作溫度 | -40℃ ～ +80℃ （工業級別） |
| 工作濕度 | 10%～90%相對濕度,無冷凝 |

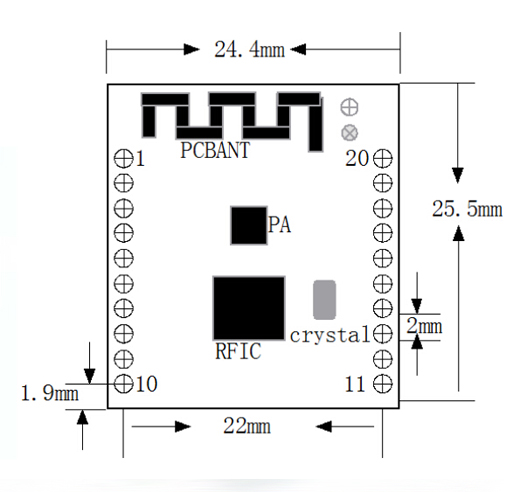

管腳定義及說明：
| 序號 | 名稱 | 引腳定義 |
|---|---|---|
| 1 | VCC | 電源（2.0V-3.6V) |
| 2 | TXD | 串口數據輸出腳 |
| 3 | RXD | 串口數據輸入腳 |
| 4 | DO1 | 編程控制腳/SPIMISO |
| 5 | RESTEN | 低電平復位腳 |
| 6 | DIO18/SPIMISI | I/O數字接口18 |
| 7 | DIO4 | I/O數字接口4 |
| 8 | DIO5 | I/數字接口5 |
| 9 | DIO8 | I/O數字接口8 |
| 10 | GND | 電源地 0V |
| 11 | DIO9 | I/O數字接口9 |
| 12 | DIO10 | I/O數字接口10 |
| 13 | DIO11 | I/O數字接口11 |
| 14 | DIO12 | I/O數字接口12 |
| 15 | DIO13 | I/O數字接口13 |
| 16 | DIO14 | I/O數字接口14 |
| 17 | DIO15 | I/O數字接口15 |
| 18 | DIO16 | I/O數字接口16 |
| 19 | DIO17 | I/O數字接口17 |
| 20 | GND | 電源地（0V) |
| 應用領域 |
|---|
| *強健且安全的低功耗無線應用 |
| *RF4CE 遠程控制 |
| *JenNet-IP 網絡 |
| *ZigBee SE 網絡 |
| *ZigBee 光鏈路網絡 |
| *照明和家庭自動化 |
| *玩具和游戲外設 |
| *智能能源 |
| *能量收集，例如自供電的電燈開關 |
